Модель |
Описание |

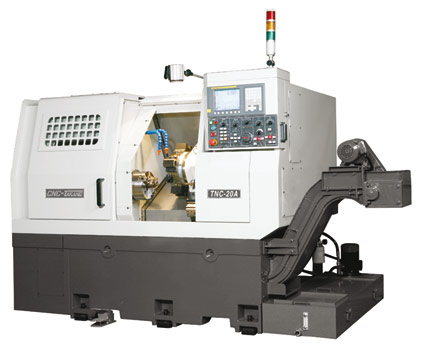

TNC-20AL |
|
Функциональные возможности |
Максимальный диаметр детали над станиной |
Ø 460 мм |
|
Максимальный диаметр детали над суппортом |
Ø 280 мм |
|
|
Расстояние между центрами |
660 мм |
|
|
Диаметр токарной обработки |
Ø 220 мм |
|
|
Гидравлический полый патрон |
Ø 210 мм (8”) |
|
|
Максимальный диаметр обрабатываемого прутка |
Ø 52 мм |
|
|
Ширина станины |
360 мм |
|
|
Угол наклона станины |
30° |
|
|
Шпиндель |
Торец шпинделя |
А2-6 |
|
Отверстие шпинделя |
Ø 62 мм |
|
|
Конус шпинделя |
1:20 |
|
|
Скорость шпинделя |
40 – 4000 об/мин |
|
|
Двигатель шпинделя |
Fanuc 9/11 квт |
|
|
Диаметр шпинделя (наружный) |
Ø 100 мм |
|
|
Револьверная головка |
Тип головки |
Гидравлическая V12 |
|
Перемещение Х |
150 мм |
|
|
Перемещение Z |
640 мм |
|
|
Быстрый ход |
Х: 15 м/мин, Z: 15 м/мин |
|
|
Количество инструментов и размеры |
12, 20 × 20 мм |
|
|
Внутренний диаметр расточной державки |
Ø 32 мм |
|
|
Задняя бабка |
Ход задней бабки |
480 мм |
|
Ход пиноли задней бабки |
80 мм |
|
|
Диметр пиноли задней бабки |
Ø 70 мм |
|
|
Конус пиноли задней бабки |
МТ4 |
|
|
ШВП |
Диаметр ШВП оси Х |
32 мм |
|
Диаметр ШВП оси Z |
36 мм |
|
|
Двигатель |
Серводвигатель ось (Х) |
1,8 квт |
|
Серводвигатель ось (Z) |
1,8 квт |
|
|
Давление СОЖ |
5 бар |
|
|
Двигатель гидросистемы |
1,5 квт |
|
|
Требуемая мощность |
22 кВт |
|
|
Вес станка |
4600 кг |
|
|
Размеры станка ДхШхВ |
2530 (+765 мм гусак конвейера) х 1558 х 1615 мм |
|
Комплектация станка:
1. ЧПУ FANUC OiTD, цветной ЖК монитор 8,4", русифицированный. Двухлетняя гарантия на ЧПУ FANUC OiTD
2. Трехкулачковый гидравлический полый патрон 8" (кулачки закаленные)
3. Револьверная головка прямого типа на 12 инструментов (размер хвостовика для наружной обработки 20х20 мм, диаметр хвостовика для внутренней обработки 32 мм) с комплектом державок для наружной и внутренней обработки комплект державок включает:
- 12 прижимов инструмента для наружной обработки
- 2 державки для внутренней обработки
- 2 державки для лицевой обработки
- комплект втулок для внутренней обработки диаметром 8,10,12,16,20,25, МТ1 и МТ2
4. Система подачи СОЖ, гидравлическая и смазывающая системы.
5. Гидравлическая задняя бабка (программируется только движение пиноли)
6. Вращающийся центр МТ4
7. Рабочее освещение станка
8. Конвейер для удаления стружки с тележкой
9. Комплект мягких кулачков для патрона 8"
10. Устройство подачи прутка (модель 65, диам. 5 – 65 мм, длина 1.5 м)
11. Программное обеспечения для устройства подачи прутка (с реле)
12. Ловушка для деталей
13. Обдув патрона воздухом
14. Автоматическая дверца
15. Давление СОЖ 5
16. Сертификат СЕ
17. Трансформатор 25 квт
18. Пистолет для смыва стружки.
19. Установочные опоры, комплект инструмента для обслуживания станка.
20. Данные тестирования точности, электросхема, инструкции по эксплуатации и программированию на русском языке.
Стоимость станка ТNC-20AL в данной комплектации со склада в Москве составляет 3 950 000 рублей.
Пусконаладочные работы включены в стоимость станка.
